北京地鐵17號線工程土建施工24合同段拆除鋼筋混凝土工程
主要施工工藝方案
一)、綜述
拆除工程總體遵循的原則為:安全第一、施工有序、平衡對稱、化整為
零。 針對本工程特點,采取如下施工工藝:1)、主體結構頂板以上頂梁及連續墻、主體結構墻和連續墻開洞部位采用水鉆開孔,繩鋸靜力切割分塊拆除工藝;2)、連續墻框架柱、頂梁、底梁采用墻鋸靜力切割分塊拆除工藝;3)、切割完的砼塊,由挖掘機從車站內部向外推到,倒運至臨時起吊點,再由吊車吊運至地面臨時堆放處,最后統一運往采育消渣場。
二)、施工工藝方案
1、整體工藝流程
施工準備→土方開挖及護坡支護→結構拆除→現場清理。
2、整體施工工藝:
2.1、工藝流程
施工準備-----土方開挖邊坡支護-----結構拆除-----吊裝-----現場清理。
2.2、施工準備:
確認施工作業面,場地移交
2.3、土方開挖邊坡支護
已建結構主體以上部分采用不陡于1:2放坡,并噴射100mmC15素砼面層,內敷‚6@150@150鋼筋網片;開挖至設計要求標高。
土方開挖分層開挖,第一次開挖至主體結構頂板以下1.5m處,保證拆除連續墻有足夠作業面;第二次開挖至設計標高,同時在靠近連續墻部位開挖2.0m寬,0.6m深溝槽,在溝槽放置液壓墻鋸,以便連續墻底部切割作業。

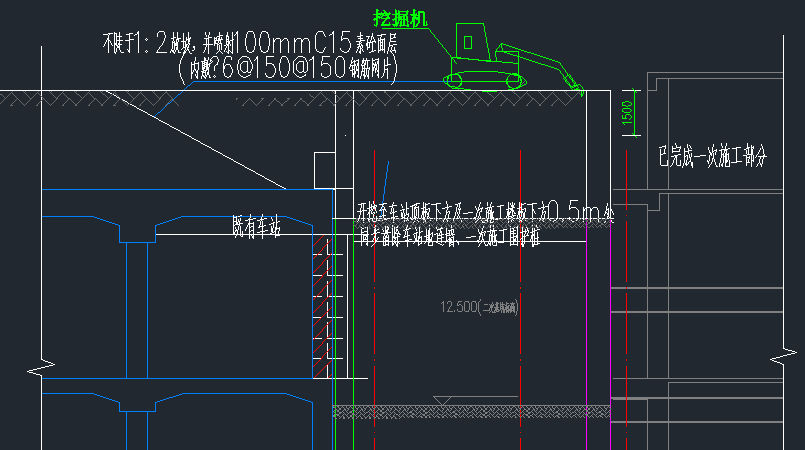

土方開挖工藝圖
2.4、結構拆除:
綜述:結構拆除部分兩種拆除工藝,1)、主體結構頂板以上頂梁及連續墻、主體結構墻和連續墻開洞部位采用水鉆開孔,繩鋸靜力切割分塊拆除工藝;2)、連續墻框架柱、頂梁、底梁采用墻鋸靜力切割分塊拆除工藝。
整體流程:施工準備→頂梁、冠梁和上部連續墻繩鋸切割拆除→圍護樁、主體墻和連續墻水鉆鉆孔繩鋸分塊切割→靜力切割分塊拆除連續墻頂梁→靜力切割分塊拆除框架柱背后連續墻→靜力切割分塊拆除地連墻底部梁→吊裝→現場清理

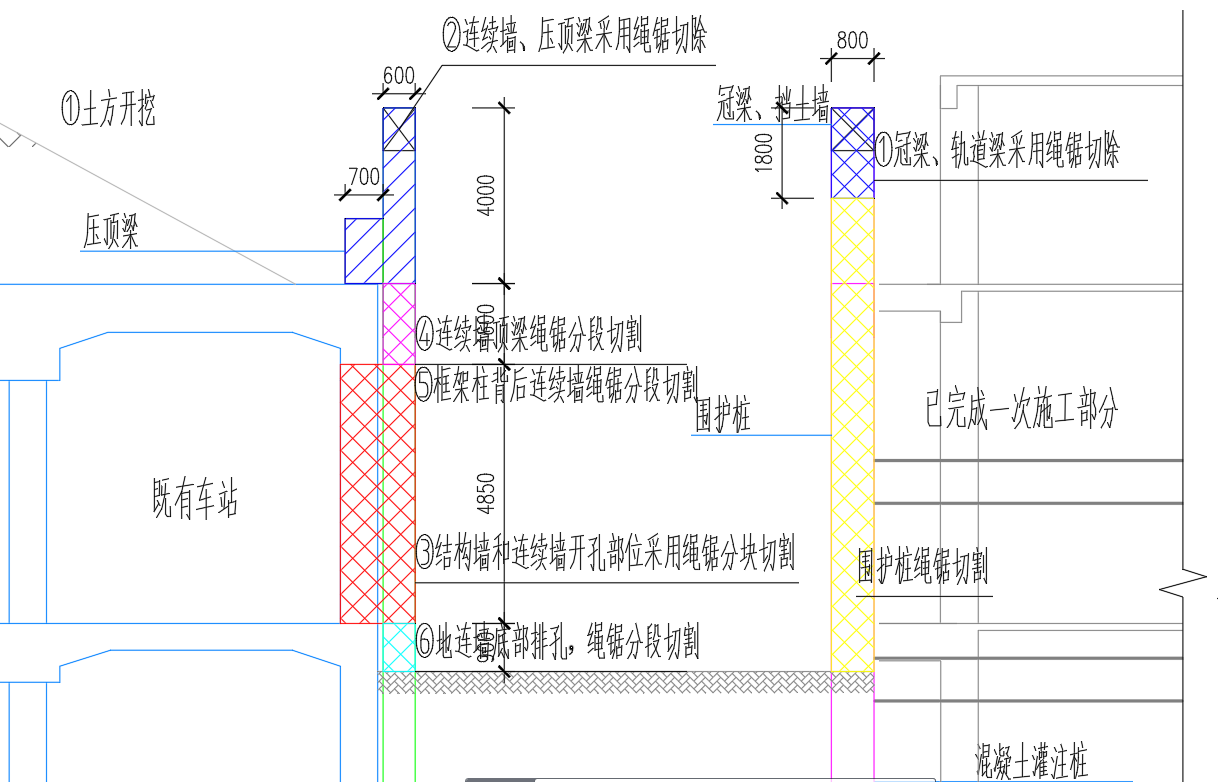

主體結構墻開洞及連續墻拆除工藝圖
2.4.1、頂梁、冠梁和上部連續墻繩鋸切割拆除
該部分采用繩鋸分塊切割,連續墻、壓頂梁先定位放線、水鉆鉆孔然后安裝切割機與導輪,按照切割線進行切割。采用墻鋸靜力切割冠梁,切割厚度0.8m,高度1.5m;分塊1.5m*3.0m,縱刀間距3.0m;切割時先切割柱頭橫刀,然后再切割縱刀,縱刀宜采用從一端起逐刀切割。

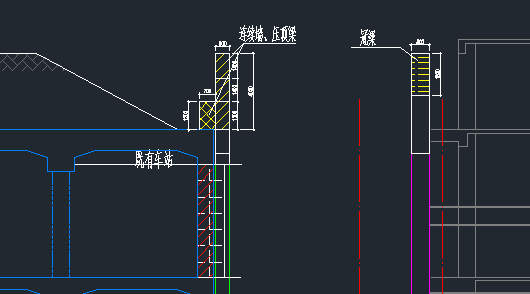

連續墻、壓頂梁、冠梁示意圖

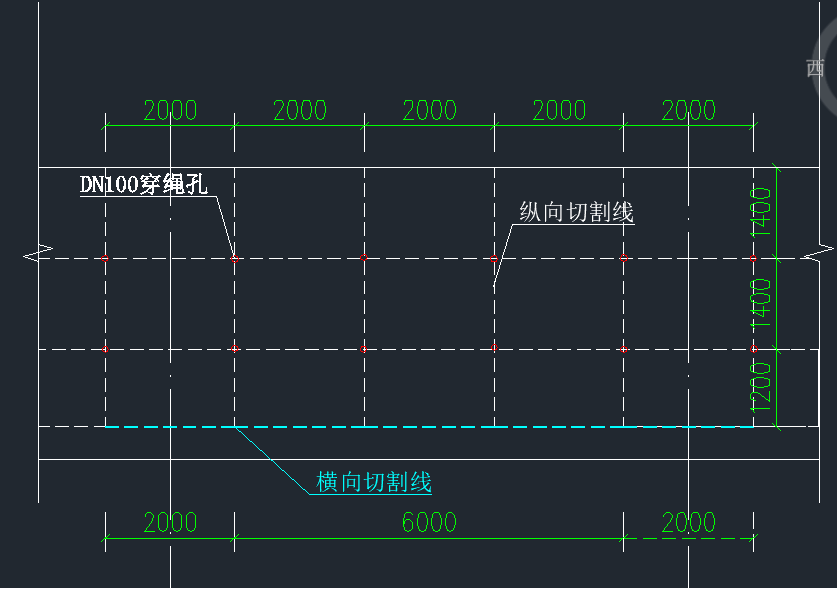

頂梁、連續墻拆除工藝圖

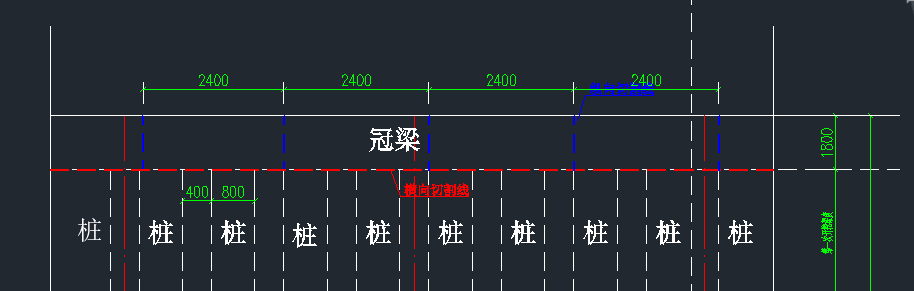

冠梁拆除工藝圖
拆除后的渣土隨土方清理出地面堆放處,集中消納。
2.4.2、主體結構墻體及連續梁墻體開洞
1)、工藝流程:施工準備→放線→水鉆開孔→繩鋸靜力切割→倒運、吊裝→現場清理
2)、施工工藝
a、施工準備:協同業主、甲方做好現有工作面的全面清理、勘查工作;及時辦理工作面移交;調試設備,備足易損、易耗材料;
b、放線:按圖示尺寸施放切割定位線,布置穿繩孔

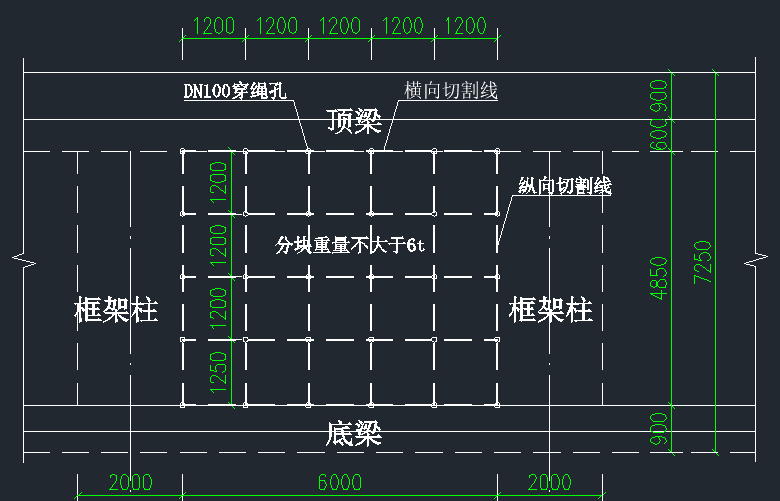

切割控制線及鉆孔示意圖
類似工程現場切割照片
c、繩鋸靜力切割:采用繩鋸進行靜力切割,切割厚度1.4m(0.7m厚主體墻+0.1m厚防水和保溫+0.6m厚連續墻),分塊不大于1.25m*1.2m*1.4m;重量:1.25*1.2*1.4*2.5=5.25t;不大于6t,每個分塊鉆穿繩孔;切割時宜先切割縱刀,然后切割橫刀,切割順序:縱刀宜采用從一端起逐刀切割,橫刀宜采用自下而上分塊切割;
d、倒運、吊裝

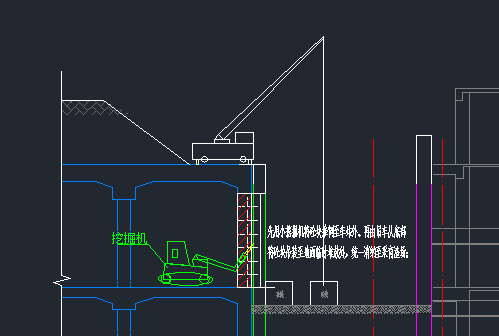

先用小挖掘機將砼塊推倒至車站外,再由吊車從底部將砼塊吊裝至地面臨時堆放處,統一消納至采育渣場;
e、現場清理
吊裝完畢,對現場進行清理,方便下一步拆除施工。
2.4.3、圍護樁、連續梁頂梁、框架柱、底梁拆除
1)、整體流程:主體結構墻體及連續梁墻體開洞施工完成,現場清理干凈,按照先拆除圍護樁和頂梁、然后拆除框架柱、最后拆除底梁的順序進行拆除作業。
注:頂梁拆除前應先切斷與框架柱連接部位。
2)、工藝流程:
施工準備→放線→墻鋸靜力切割分塊→倒運、吊裝→現場清理
3)、施工工藝:
3-1、圍護樁、頂梁拆除
a、施工準備:
清理現場,確定施工作業面,場地移交。
b、放線:
圍護樁按2.2m分段,計算重量:0.4*0.4*3.14*2.5=2.763t;分段重按3t計。
頂梁拆除按3m分段,計算重量:3*1.5*0.7*2.5=7.875t;分段重按8t計。
c、墻鋸靜力切割分塊
采用墻鋸靜力切割圍護樁,圍護樁直徑0.8m,從上向下下依次切割每段2.2m;連續墻上部連梁(頂梁),切割厚度0.7m(0.6m厚連續墻+0.1m厚防水和保溫),分塊1.5m*3.0m,縱刀間距3.0m;切割時先切割柱頭2.0m橫刀,然后再切割縱刀,縱刀宜采用從一端起逐刀切割。
